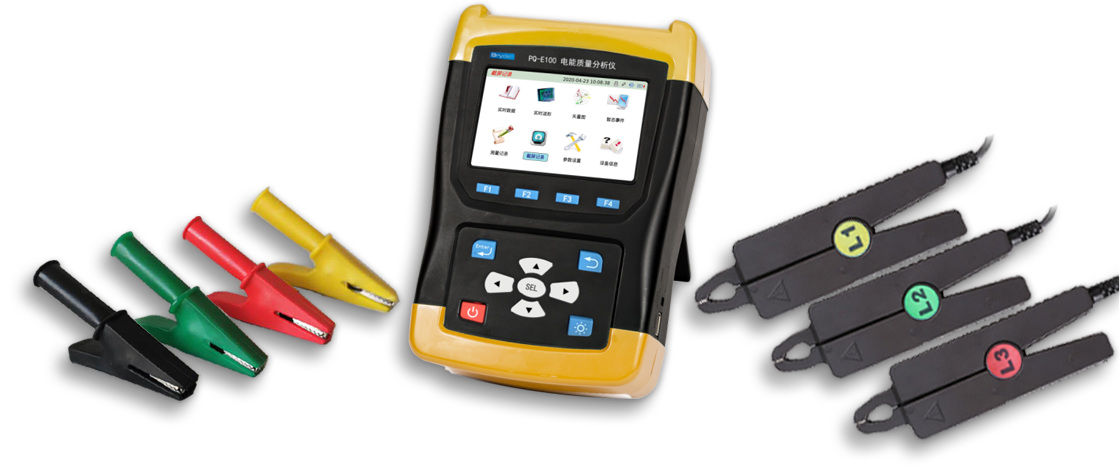

PQ-E100手持式電能質量分析儀，可精確測量電壓、電流、諧波、波動、閃變、三相不平衡、頻率、電壓驟升驟降,短時間電壓中斷、有功功率、無功功率、相角、功率因數等所有穩態及暫態電能質量參數，具備矢量分析、波形顯示等功能。同時存儲大值、小值、平均值、瞬時值及95%概率值。專業的后臺分析評估軟件進行二次分析，自動生成多種趨勢曲線及電能質量報表，為用戶提供準確的電力故障診斷分析。
PQ-E100手持式電能質量分析儀體積小巧，性價比高，并支持多種通訊方式，憑借其成熟穩定的性能和簡單易學的操作性，迅速得到市場響應，廣泛應用于個電力用戶及企業級電能質量的監測與分析。
主要特點
大屏幕彩色顯示屏，可顯示數據、波形、頻譜、矢量圖，中文操作界面并配有漢字提示信息，人機對話界面友好，用戶可以通過分析矢量圖查看設備接線是否正確。
2、具備一鍵屏幕鎖定功能，可以鎖定當前測試界面顯示的數據，以方便用戶讀數和分析數據。雙鍵截屏功能可以將當前顯示的數據拷屏并記錄下來，以存儲用戶關的瞬時數據。
3、內置大容量FLASH存儲器，存儲時間間隔10～ 60秒可調，按60秒時間間隔可連續存儲24個月，滿足長期監測試驗點需求。
4、具備USB接口，將數據同步存儲至U盤，或?qū)⒃O(shè)備內部存儲器存儲的歷史數據數據導出到U盤，方便將數據直接拷貝到后臺管理計算機。
6、內置WIFI,與電腦無線互聯，輕松將數據導入電腦，配合功能強大的數據分析軟件，對數據行更全面分析，生成趨勢曲線、趨勢對比、ITIC曲線、合格率分析，自動生成報表文件，。
7、內置大容量、高性能鋰離子充電電池，充滿電連續工作8小時以上，3分鐘無操作液晶顯示自動進入省電模式，大程度延長電池工作時間。
8、導電硅膠按鍵，手感好、壽命長、大限度減少按鍵數量、人性化設計、操作更方便。
9、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。
10、用于電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。
11、測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。
主要功能
|
基本數據 |
電壓有效值、電流有效值、相角、矢量圖、總功率、視在功率、有功功率、無功功率、功率因數、基波有功功率、基波無功功率、基波功率因數、基波相角等數據 |
|
頻率偏差 |
頻率、頻率偏差，測量方法滿足國標GB/T 15945-2008 |
|
電壓偏差 |
測量方法滿足國標GB/T 12325-2008。 |
|
三相不平衡 |
電壓不平衡、電流不平衡、電壓序分量（正序、負序，零序）、電流序分量（正序、負序，零序），測量方法滿足國標GB/T 15543-2008 |
|
諧波 |
電壓總諧波畸變率、電流總諧波畸變率、諧波電壓含有率（2－65次）、諧波電流含有率（2－65次）、諧波電流有效值（2－65次）、諧波相角、諧波功率，測量方法滿足國標GB/T 14549-93。 |
|
間諧波 |
間諧波電壓含有率（0.1－49.5次）、間諧波電流含有率（0.1－49.5次）、間諧波電流有效值（0.1－49.5次），測量方法滿足國標GB/T 24337-2009 |
|
波動和閃變 |
電壓波動、短時間閃變、長時間閃變，滿足國標GB/T 12326-2008 |
|
暫態事件 |
具備電壓驟升、電壓驟降、電壓短時中斷事件記錄功能，具備手動錄波功能。數據記錄包括事件特征數據（電壓有效值極值、事件持續時間等）及波形數據。測量方法滿足IEC 6100-4-30和國標GB/T 18481-2001。 |
設備參數
|
項目 |
參數 |
項目 |
參數 |
|
測量量程 |
電壓：0~700V 電流：5A鉗表（選配500A、1000A、5000A） |
相角誤差 |
≤0.5º |
|
測頻誤差 |
≤0.01 Hz |
功率誤差 |
≤0.2% |
|
諧波誤差 |
A級 |
顯 示 屏 |
5.6英寸640×480真彩液晶屏 |
|
間諧波誤差 |
A級 |
工作電源 |
AC 220V±20% 45Hz～55Hz DC 220V±20% |
|
電壓偏差誤差 |
≤0.2% |
功 耗 |
≤10VA |
|
三相不平衡度誤差 |
≤0.2% |
環境溫度 |
-5℃～55℃ |
|
電流不對稱因數 |
≤1% |
相對濕度 |
0～90% 無冷凝 |
|
波動誤差 |
≤0.2% |
內置電池工作時間 |
8小時（視具體使用環境有所不同） |
|
閃變誤差 |
Pst≤5% Plt≤5% |
外觀尺寸 |
165×240×75 (寬×高×深) |
|
錄波時間誤差 |
≤0.02s |
重 量 |
1.5Kg |

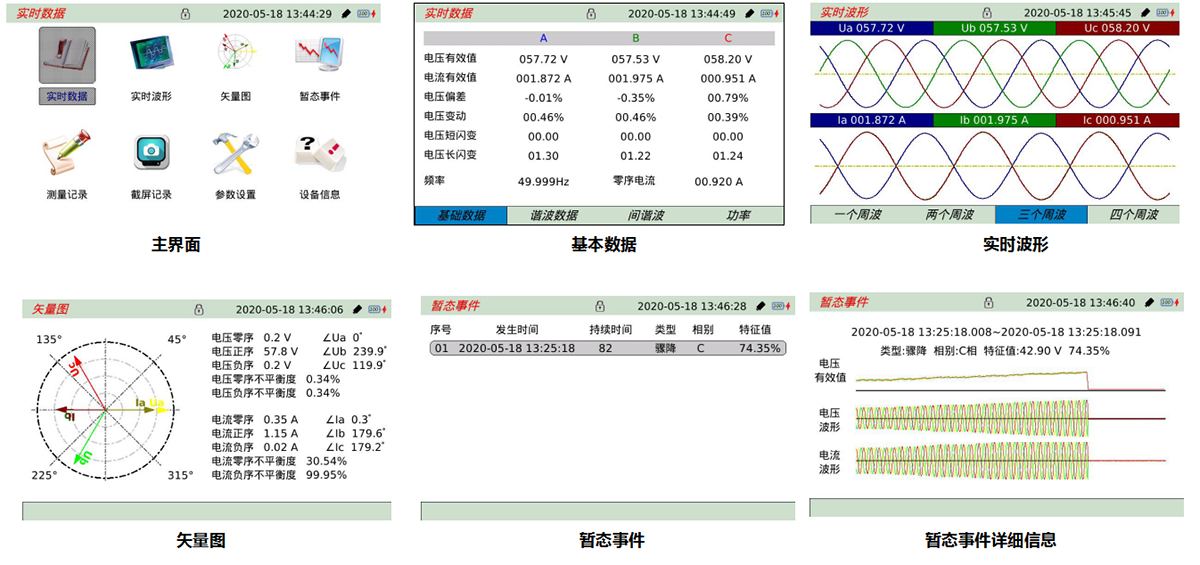

主要顯示界面

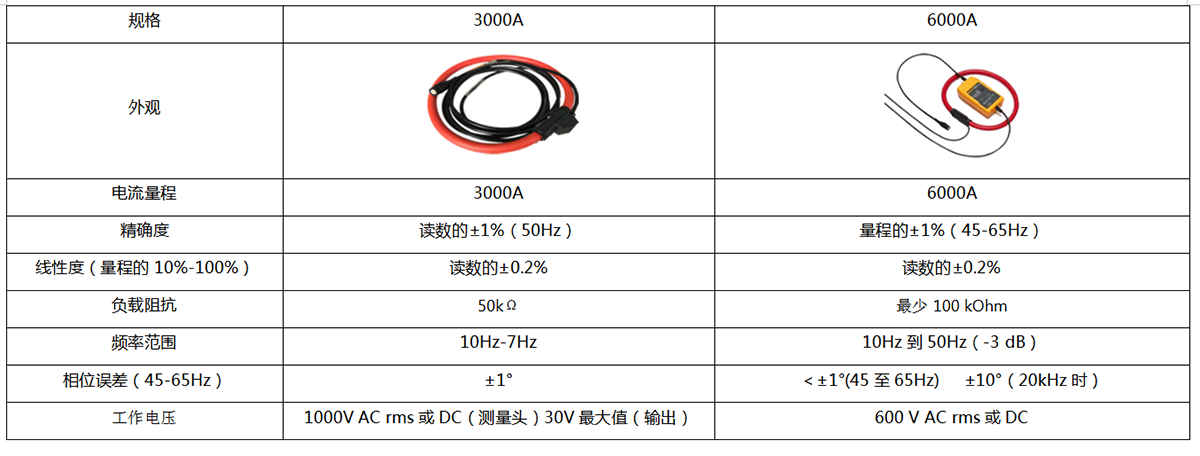

配件選型

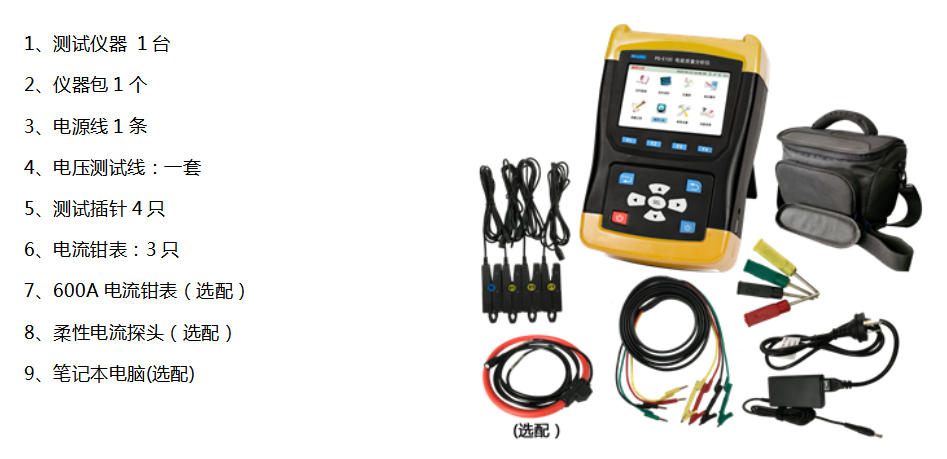

基本配置
